GigaCore 16tfNowość

Luminex
Sterowanie Art-NetSterowanie sACN

GigaCore 16tf marki Luminex to switch sieciowy 10Gb do profesjonalnego użytku na realizacje wyjazdowe.



Switch ten skonstruowano z myślą o trasach koncertowych, do budowania sieci dla oświetlenia, wideo oraz dźwięku, gdzie wymaga się wytrzymałych łączy, przeznaczonych do częstego rozłączania i łączenia. Fabrycznie dostępne są różne opcje łączności światłowodowej  i przewodowej. GigaCore 16tf obsługuje domyślnie najbardziej zaawansowane protokoły AV oraz stanowi postawę zintegrowanych sieci, umożliwiając wiele różnych zastosowań równolegle w jednej sieci.

Opis

Łączność 10Gb

Przepustowość 10Gb umożliwia pełną integrację sieciową sterowania oświetleniem, dźwięku, interkomu, oraz skompresowanego wideo.

Łączność 1Gb

Dostępne są również warianty 1Gb, z takimi samymi funkcjami PoE oraz nadmiarowości.

PoE++

Obsługa PoE++ na każdym złączu miedzianym umożliwia podłączenie każdego współcześnie dostępnego urządzenia PoE. Obsługiwane są wszystkie aktualne standardy PoE (802.3af, 802.3at oraz 802.3bt). GigaGore 16tf może wprost zasilać niemal każdą kamerę typu IP PTZ, bramkę sieciową, lub głośnik z zasilaniem PoE.





Sprawdzony w realnych zastosowaniach



Switche GigaCore są w pełni przetestowane w rzeczywistych zastosowaniach, z udziałem wiodących marek w branży AV, z różnymi protokołami, łącznie z NDI™, Dante™, AVB/MILAN, RAVENNA/AES67, ST2110, IPMX, MA-Net i wieloma innymi.



Producent nie poprzestaje na dodaniu obsługi protokołu, ale realistycznie to testuje. Dzięki weryfikacji w rzeczywistych zastosowaniach, oraz testom interoperacyjności, producent rozumie wymagania stawiane przez sztuki, oraz upewnia się że możecie mieć pewność wobec jego produktów.



Wsparcie techniczne Luminex rozumie wasze potrzeby i o czym mówicie, mając obszerne doświadczenie i wiedzę z zakresu realizacji AV, nie tylko od strony protokołów, ale praktyki z rzeczywistymi wyzwaniami stawianymi przez realizacje wobec zintegrowanych sieci.



Cechy główne

  • Łatwa konfiguracja przez interfejs sieciowy oraz Araneo
  • 12 wzmocnionych złączy 1Gbps z przodu, do podłączenia urządzeń docelowych
  • 4 złącza 10Gbps. Fabrycznie do wyboru opcje OpticalCON, Fiberfox, lub EtherCON, z przodu i/lub tyłu.
  • Fabryczna konfiguracja do protokołów AV
  • Predefiniowane grupy (VLAN), własne grupy (VLAN), własny trunking, razem z kontrolkami LED wskazującymi kolorami przypisania.
  • Zasilanie PoE++ na wszystkich złączach elektrycznych
  • Dedykowane złącze na zasilacz RPSU 5580, umożliwiając zasilanie awaryjne, lub zwiększony zapas mocy dla PoE.



Rozbudowana i cicha konstrukcja



Rozbudowana a jednocześnie cicha konstrukcja umożliwia stosowanie GigaCore w każdym środowisku AV. Wiatraki mają regulowaną szybkość by zminimalizować hałas przy zapewnieniu długotrwałej żywotności urządzenia. Daje do możliwość umieszczenia GigaCore w najcichszych środowiskach, jak teatry i studia.







Araneo do zarządzania i monitorowania całego systemu



Wszystkie switche GigaCore można zarządzać z jednego programu narzędziowego: Araneo.

Araneo w trybie online pokazuje wszystko co potrzebujecie wiedzieć o stanie pracy waszej sieci GigaCore. Strumieniowane danych oraz topologia są wizualizowane, razem ze wszystkimi stanami portów każdego GigaCore. Masz wiarygodne monitorowanie sieci, oraz możliwość interwencji w razie problemów, zanim nastąpi zaburzenie spektaklu. W trybie offline, Araneo pozwala z wyprzedzeniem zaplanować pełną topologię sieciową oraz ustawienia switchy GigaCore. Konfiguracja i rozruch podłączonej sieci na miejscu sprowadzi się wtedy do jednego kliknięcia.







Intuicyjny interfejs sieciowy

Wbudowany interfejs sieciowy pozwala na intuicyjne wykonywanie ustawień. Przypisywanie grup (VLAN) do gniazd, formowanie trunkingu, oraz zmiany innych ustawień gniazd, oraz PoE, może być robione w locie, a strona stanu daje całościowy podgląd na switch. Strona narzędzi umożliwia zarządzenia profilami oraz łatwą aktualizację firmware.





Ujednolicone kolory kontrolek LED

Ujednolicone kolory oznaczeń grup (VLAN) w interfejsie sieciowym, w Araneo, oraz na panelu przednim.

Specyfikacja

Łączność

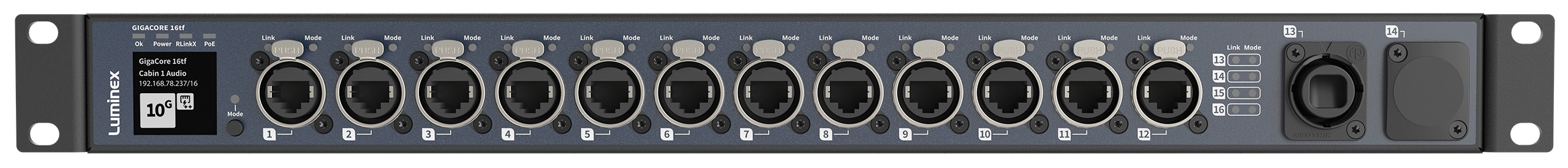

  • Ethernet: 12x EtherCon 1Gbps, przedni panel
  • Światłowód:

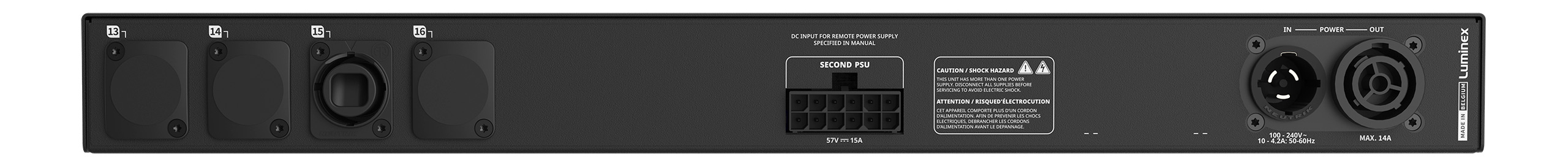

    • 2x 10Gbps/1Gbps przedni panel, niezależne od innych złączy ORAZ 2x 10Gbps/1Gbps na tylnym panelu, niezależne od innych złączy; LUB
    • 4x 10Gbps/1Gbps na tylnym panelu, niezależnie od innych złączy
    • Opcje instalacji modułów i połączeń miedzianych zamiast światłowodów
  • Szybkość złączy Ethernet: 1Gbps
  • Szeregowe: brak

Zasilanie

  • Złącza zasilania: 1x powerCON True1 (wejście/wyjście)
  • Napięcie zasilania: 100-240VAC, 50-60Hz
  • Pobór mocy: do 15,5W (modele bez PoE); do 495W (model PoE)
  • Zasilanie zapasowe: tak (tylko modele PoE)
  • Zasilanie zapasowe PoE: tak
  • PoE: opcjonalne PoE++

Protokoły

  • Obsługiwane protokoły: Dante©, RAVENNA/AES67©, Ethersound©, Q-SYS/Q-LAN, sACN, ArtNet, MANet, HogNet, RTTrPL (BlackTraX), IPMX, NDI, IEEE 802.1p CoS (Class of Service), DiffServ (DSCP), PoE (802.3af) (opcja), PoE+ (opcja), PoE++ (802.3bt) (opcja), IEEE 1588 PTP V2, AVB/MILAN, IEEE 802.1as (gPTP) oraz inne
  • Zgodność z protokołami dźwięku: Tak (niski jitter)
  • Standardy Ethernet: IEEE 802.2, IEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.3ab Gigabit Ethernet, IEEE 802.3af PoE(opcja), IEEE 802.3at PoE+(opcja), IEEE 802.3bt PoE++ 90W(opcja), IEEE 802.1p CoS, IEEE 802.1d Spanning Tree, IEEE 802.1w Rapid Spanning Tree, EEE 802.1s Multiple Spanning Tree, IEEE 802.1Q VLAN, IEEE 802.1ab LLDP, IEEE 1588-2008 PtPv2, IEEE 802.1 BA-2011 AVB, IETF RFC2710, IETF RFC3810

Konfiguracja

  • Panel wyświetlania z pokrętłem: brak
  • NFC: brak
  • Konfigurowanie: przez wbudowany serwer sieciowy, konfiguracja sieci poprzez oprogramowanie Araneo
  • Typ kontrolek LED: RGB
  • Kontrolki LEDy stanu:
    • Kontrolki stanu urządzenia: urządzenie, zasilanie, zasilanie i tryb PoE
    • Kontrolki złączy: PoE, grupy, łączność/aktywność, szybkość
    • Dostępny tryb wyciemnienia

Konstrukcja

  • Typ obudowy: rack
  • Materiał obudowy: metalowa
  • Wymiary: 482 x 204,1 x 44 mm
  • Masa: 4 kg (samo urządzenie); 4,6 kg (zapakowane)
  • Warunki pracy:
    • Temperatura otoczenia robocza: od 0­°C do +50°C ( 0 – 45°C z podłączonym RPSU 5580)
    • Temperatura przechowywania: od -40°C do 70°C
    • Wilgotność (bez kondensacji): 5 – 95%
  • Głośność (z 1m): *w przygotowaniu*
  • Certyfikaty/dopuszczenia, w przygotowaniu: cSGSus Mark (UL), oznaczenie CE, oznaczenie UKCA, certyfikat CB, RoHS, AVB/MILAN
  • Normy: IEC 62368-1, UL 62368-1, CAN/CSA C22.2 No. 62368-1, EN 62368-1, FCC Part 15 CFR 47, CAN/ICES-003, EN 55032, EN 55024

Produkty powiązane

Araneo

Akcesoria

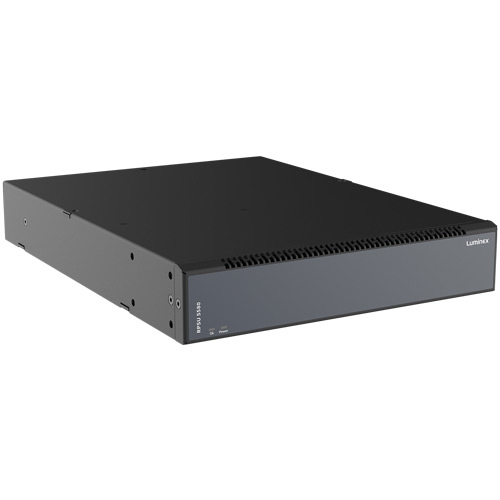

RPSU 5580
